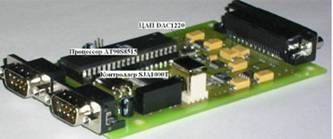

Интерфейсное устройство цифрового управления магнитным полем

Устройство состоит из двух узлов:

Узел интерфейса магиcтрали CAN с универсальным процессором ATMEL AT 90S8515.

Узел установки поля использует 20- разрядный ЦАП DAC1220. Контроль установленного значения поля осуществляется 16-разрядным АЦП AD7709. При использовании в статической масс-спектрометрической технике нестабильность установки магнитного поля – не более 10 -5 .

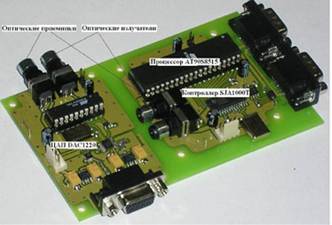

Интерфейсное устройство с высоковольтной гальванической развязкой для управления токами накала

  Устройство состоит из двух узлов:

Узел интерфейса магиcтрали CAN с универсальным процессором ATMEL AT 90S8515 и оптическими приемниками и передатчиками. Связь с высоковольтным блоком осуществляется через оптоволокно с использованием оптического излучателя SE660KM001 и оптического приемника EM660KM001

Высоковольтный узел содержит 20-разрядный ЦАП DAC1220. Относительную нестабильность установки тока накала не более 10 -5

Электрометрический усилитель с программной установкой чувствительности и постоянной времени

Усилитель предназначен для прецизионного измерения токов в диапазоне от 100 до 0.1 nA. В составе усилителя четыре высокоомных резистора в диапазоне от 10 7 до 10 10 Ом. Переключение резисторов осуществляется по программе компьютера с помощью интерфейсной магистрали CAN. Усилитель имеет также возможность программной установки постоянной времени в диапазоне от 0.05 до 0.2 ms.

Интерфейсное устройство с буферной памятью для обмена данными по магистрали USB-2

Устройство предназначено для высокоскоростного чтения и записи информации, полученной от аналитических приборов различных типов.

Средняя скорость ввода информации в компьютер превышает 18 миллионов байт в секунду. Объем буферной памяти в устройстве – 2 миллиона байт.
