Поляризационно-оптический анализатор


Поляризационно-оптический анализатор (ПОА) предназначен для количественного поляризационно-оптического анализа структурных особенностей различных веществ, материалов и объектов в процессе их сканирующего зондирования лазерным излучением с глубокой модуляцией состояния поляризации. Исследуемые объекты должны удовлетворять только двум требованиям: пропускать не менее нескольких процентов зондирующего света и иметь достаточно плоские ограничивающие поверхности (например, предметные стекла, окна ячеек или кювет). Полных аналогов ПОА, пригодных для количественного определения малого внутреннего двулучепреломления, нет.

Предельно малые значения чувствительности и разрешающей способности измерений нестационарного двулучепреломления (или других эквивалентных величин) ограничены только фотонными (дробовыми) шумами зондирующего излучения.

Технические характеристики:

Параметр

Величина

Минимальная величина измеряемого внутреннего ДЛП (или эквивалентных эффектов), угл.мин., не более

1 – 10

Разрешение при сканировании, угл.мин., не хуже

10-1 - 10-3

Предельные значения чувствительности и разрешающей способности, угл.мин.

(1 - 4)·10-4

Длина волны зондирующего лазерного излучения, мкм.

0,63

Характерная величина мощности зондирующего излучения, мВт.

1

Диаметр зондирующего лазерного луча, мм.

1

Возможности ПОА могут быть расширены путем установки лазеров с требуемыми мощностью и длиной волны излучения в видимой и ближней ИК областях. Зондирующее излучение может быть распределено или сфокусировано в области диаметром от 10 мкм до 10 мм.
Эффективность применения ПОА в научных исследованиях продемонстрирована на примерах изучения поляризационных характеристик прецизионных элементов лазерной поляризационной оптики, образцов стекол высокого оптического качества и уникальных образцов совершенных оптических кристаллов, применяемых в микрооптике.
ПОА может быть использован:

  • для лабораторных исследований конденсированных, жидких и газообразных сред;
  • для технологического контроля качества оптических, оптоэлектронных, голографических материалов и элементов с высокой оптической и структурной однородностью;
  • в медицине, биологии и других областях для решения самых разнообразных задач, связанных с поляризационно-структурными исследованиями: создание новых лекарств и препаратов, исследование биологических тканей, отдельных клеток и молекул, изучение структуры жидких кристаллов, растворов, паров и т.д.

Анализатором могут быть оснащены соответствующие лаборатории академических и отраслевых институтов, российских и зарубежных научных и производственно- технологических центров.

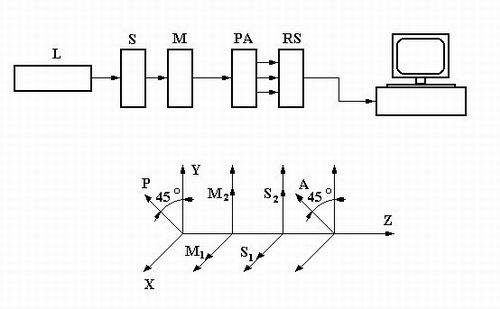

Блок-схема поляризационно-оптического поляризатора
и некоторые примеры его применений в научных исследованиях




Установка для исследований резонансного взаимодействия лазерного излучения с атомными ансамблями


Информация в стадии подготовки
